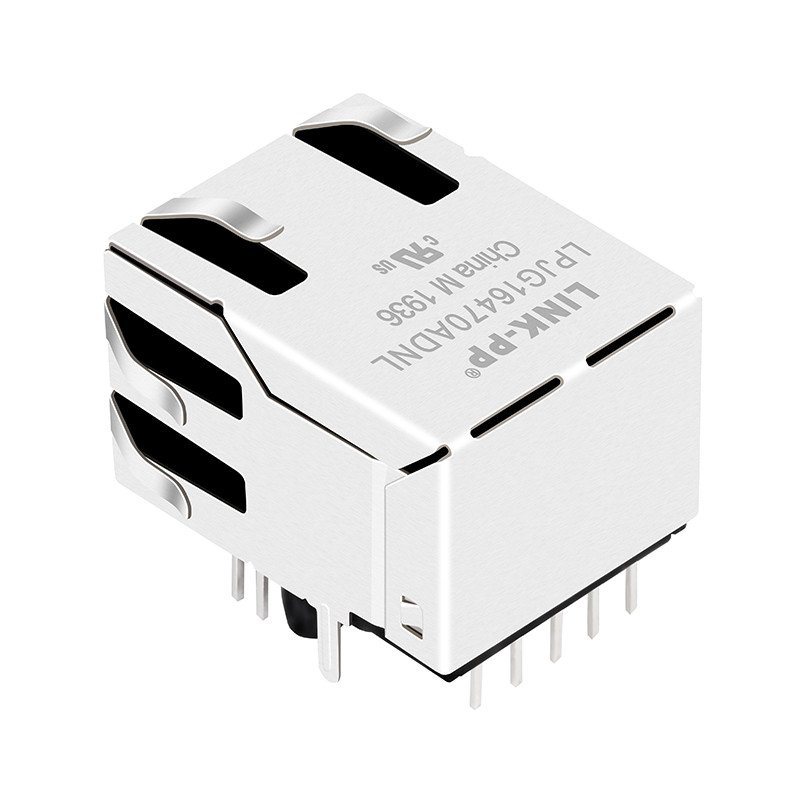

JXD1-0001NL | Connettività magnetica di LPJG16470ADNL RJ45 Jack Gig_Ethernet

1Informazioni sul prodotto

• Modello: JXD1-0001NL
• Descrizione del prodotto: CONN, RJ45, 1X1, 1GD:1, TU (connettore RJ45 Gigabit a porta singola con trasformatore)
• Certificazione: RoHS Conform

2Tipo e prestazioni del connettore

• Tipo di connettore: Jack RJ45 con magnetismo integrato
• Numero di porti: 1x1 porto
• Supporto della velocità: 1000 Base-T (Gigabit Ethernet)
• Orientazione di montaggio: Tab Up, entrata laterale
• Livello PoE: non PoE


3Caratteristiche fisiche

• Metodo di montaggio: attraverso il buco
• Materiale del connettore:
• Cassa: materiale termoplastico nero, grado di ritardo alle fiamme UL94 V-0
• Protezione: ottone, placcata al nichel
• Contatti: bronzo fosforo
• Placcaggio di contatto: placcaggio d'oro selettivo, spessore minimo di 30 micro pollici nella zona di contatto
• Dimensioni:
• Larghezza: 15,75 mm
• Altezza: 13,80 mm
• Profondezza: 21,50 mm
• Distanza tra gli spilli: 2,54 mm

4. Caratteristiche elettriche

• Rapporto di rotazione del trasformatore: 1:1 (1.0 Rapporto di rotazione @ 100 kHz)
• Accuratezza del rapporto di rotazione:
• (P9-P8):(J1-J2) = 1:1±5%
• (P7-P6):(J3-J6) = 1:1±5%
• (P5-P4):(J4-J5) = 1:1±5%
• (P3-P2):(J7-J8) = 1:1±5%
• Induttanza primaria: 350μH MIN @ 100kHz, 0,1 V RMS DC BIAS
• Resistenza CC: 1,2 OHMS MAX
• Perdita di inserimento:
• 1-100 MHz: -1,0 dB MAX
• 100-125 MHz: -1,2 dB MAX
• Perdita di rendimento:
• 1-40 MHz: -16 dB MIN
• 40-80 MHz: -10 dB MIN
• 80-100 MHz: -8 dB MIN
• Interferenza: 1-100MHz: -30dB MIN
• Attenuazione in modalità comune: 1-100MHz: -30dB MIN
• Tensione di isolamento: PHY lato a lato della linea: 2250VDC


5. Indicatore LED

• Configurazione LED: LED bicolore
• Colore e specifiche del LED:
• Verde: 565nm, 20mA, 2,4V ((Vmax), 2,2V ((Tipo)
• Giallo: 590nm, 20mA, 2,5V ((Vmax), 2,1V ((Tipo)
• Pin LED:
• Verde: P11 ((+), P12 ((-)
• Giallo: P13(+), P14(-)

6. Specifiche ambientali

• Intervallo di temperatura di funzionamento: da -40°C a +85°C
• Intervallo di temperatura di conservazione: da -40°C a +85°C
• Temperatura di saldatura: processo di saldatura a onde, temperatura massima di 260°C, massimo 10 secondi

7Informazioni sull' imballaggio

• Metodo di imballaggio: vassoio
• Quantità di imballaggio standard: 50 pezzi per vassoio
• Quantità per scatola: 1200 pezzi/scatola

8. Definizione del pin

• P1-P8: pin di segnale Ethernet
• P9-P10: non utilizzato
• P11-P12: LED verde
• P13-P14: LED giallo
• J1-J8: pin di interfaccia RJ45

9. Conformità e certificazione

• RoHS: conforme alla direttiva RoHS
• FCC: conforme alle norme e ai regolamenti della FCC Parte 68

Nota sulla domanda

• Adatti all'automazione industriale, all'Internet delle cose industriale e ai sistemi di controllo industriale
• Supporta lo standard IEEE 802.3
• Si raccomanda il processo di saldatura a onde
