Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: 7490100110A
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$1.25
Imballaggi particolari: T&R
Tempi di consegna: in Stock Ship Today
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Serie: |
Trasformatore SMT WE-LAN 10/100 Base-TX |
Numero di parte:: |
7490100110A |
Standard: |
10/100BASE-TX |
Porti: |
1 |
Pacchetto: |
smt |
Temperatura operativa:: |
0 °C a °C +70 |
Tensione di isolamento: |
1500 V (RMS) |
Induttanza: |
µH 350 |
Serie: |
Trasformatore SMT WE-LAN 10/100 Base-TX |
Numero di parte:: |
7490100110A |
Standard: |
10/100BASE-TX |
Porti: |
1 |
Pacchetto: |
smt |
Temperatura operativa:: |
0 °C a °C +70 |
Tensione di isolamento: |
1500 V (RMS) |
Induttanza: |
µH 350 |

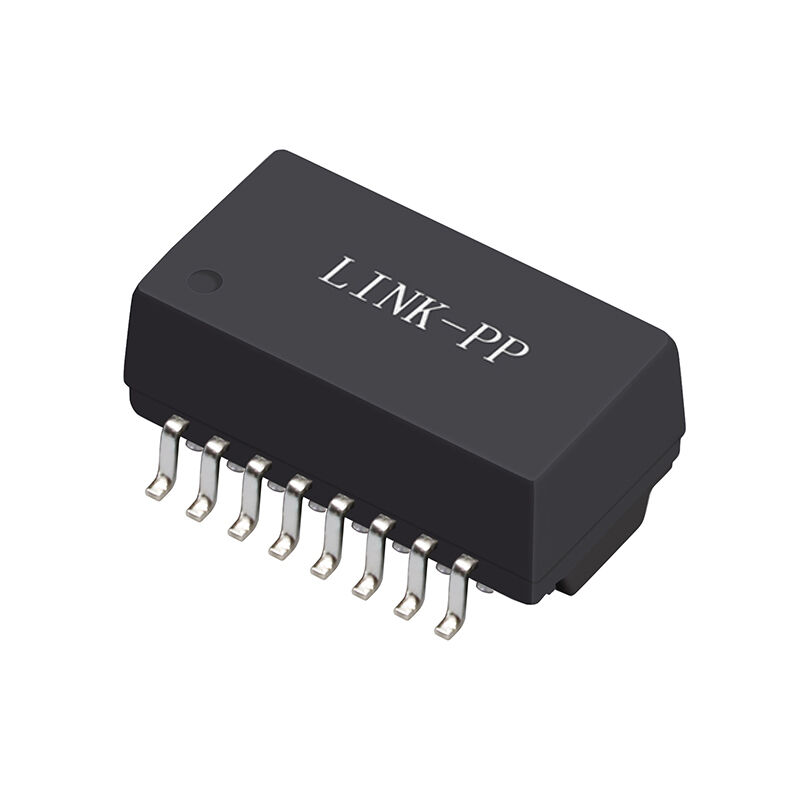

Il trasformatore LAN 7490100110A è un modulo magnetico LAN single-port 10/100BASE-TX progettato per apparecchiature di rete Ethernet. Presenta un'induttanza minima di 350 µH, una tensione di isolamento di 1500 V RMS e un rapporto spire di 1:1 (±3%), garantendo una trasmissione del segnale stabile e un isolamento elettrico affidabile.
Il trasformatore supporta velocità dati Ethernet di 10/100 Mbps, opera in un intervallo di temperatura da 0 °C a +70 °C ed è costruito in un compatto package SMT per design di PCB ad alta densità. Con bassa perdita di inserzione (-1,1 dB max), perdita di ritorno ottimizzata e forte reiezione differenziale-comune, il 7490100110A è adatto per switch Ethernet, router, apparecchiature di rete industriali e interfacce LAN integrate.
Questo 7490100110A garantisce un'eccellente integrità del segnale, soppressione EMI e trasmissione dati affidabile per applicazioni Ethernet 10/100. È ottimizzato per layout di PCB compatti, adatto per switch, router e dispositivi di rete industriali.
| Proprietà | Condizioni di test | Valore | Unità | Tolleranza |
|---|---|---|---|---|
| Induttanza (L) | 100 kHz / 100 mV @ 8 mA polarizzazione DC | 350 | µH | min. |
| Tensione di prova di isolamento (VT) | 1 min | 1500 | V (RMS) | min. |
| Perdita di inserzione (IL) | 1-100 MHz | -1,1 | dB | max. |
| Perdita di ritorno (RL) | 1-30 MHz @ 100 Ω | -18 | dB | min. |
| 30-60 MHz @ 100 Ω | -14 | dB | min. | |
| 60-100 MHz @ 100 Ω | -12 | dB | min. | |
| 80-100 MHz @ 100 Ω | -10 | dB | min. | |
| Rapporto di reiezione differenziale-comune (DCMR) | 1-30 MHz | -38 | dB | min. |
| 30-60 MHz | -38 | dB | min. | |
| 60-100 MHz | -30 | dB | min. | |
| Diafonia (CT) | 1-60 MHz | -40 | dB | min. |
| 60-100 MHz | -35 | dB | min. | |
| Rapporto spire (n) | — | 1:1 | — | ±3% |
| Velocità dati | — | 10/100BASE-TX | — | — |
Scegliendo il trasformatore LAN 7490100110A, gli ingegneri beneficiano di:
Questo trasformatore è ideale per applicazioni che richiedono prestazioni costanti, dimensioni compatte e un robusto isolamento di rete.
