Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO

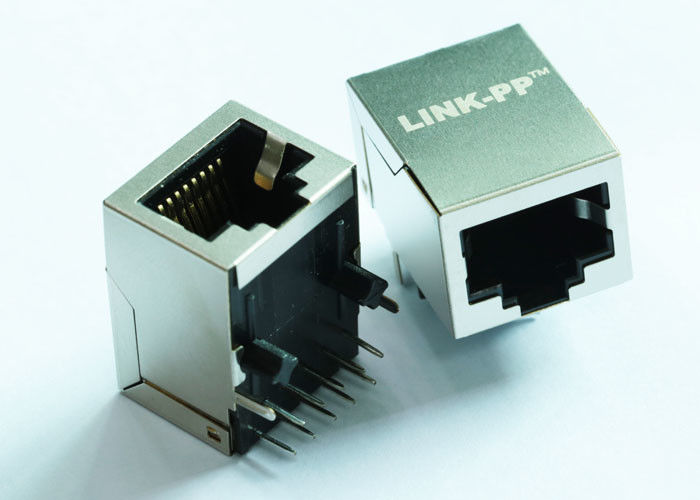

Numero di modello: RJ-246TA1
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $0.05-$1.28
Imballaggi particolari: 50PCS/Tray, 1200pcs/Carton
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 4200K-PCS/Month
numero parte: |
RJ-246TA1 |
Fatto nell'incrocio della Cina: |
LPJ4022DNL |
campioni: |
Disponibile libero |
produzione di massa: |
4-5 settimane |
Velocità: |
Base-t 10 |
Orientamento del montaggio del PWB: |
Attraverso il foro |
numero parte: |
RJ-246TA1 |
Fatto nell'incrocio della Cina: |
LPJ4022DNL |
campioni: |
Disponibile libero |
produzione di massa: |
4-5 settimane |
Velocità: |
Base-t 10 |
Orientamento del montaggio del PWB: |
Attraverso il foro |
|
1. Tipo di prodotto caratteristiche:
|
|
|
1) Tipo di prodotto
|
Connettore
|
|
2) Tipo di Jack
|
RJ45
|
|
3) Profilo
|
Standard
|
|
4) Orientamento del montaggio del PWB
|
Attraverso il foro
|
|
2. Collegamento meccanico:
|
|
|
1) Configurazione di Jack
|
1X1
|
|
3. Caratteristiche elettriche:
|
|
|
1) Schermato
|
Sì
|
|
4. Caratteristiche relative di termine:
|
|
|
1) Dito di EMI
|
Sì
|
|
2) Metodo di termine
|
Lega per saldatura
|
|
5. Caratteristiche relative del corpo:
|
|
|
1) Configurazione del porto
|
Stecked
|
|
2) Dita di EMI sommità e lati
|
Con/senza
|
|
3) Orientamento del fermo
|
Standard - chiuda
|
|
4) Il PWB munisce la lunghezza di coda
|
3.50±0.50mm
|
|
6. Caratteristiche relative del contatto:
|
|
|
1) Precaricato
|
Sì
|
|
2) Tipo di termine del contatto
|
Attraverso il foro
|
|
7. Abitazione delle caratteristiche relative:
|
|
|
1) Stile del connettore
|
Jack
|
|
8. Standard industriali:
|
|
|
1) Conformità di RoHS/ELV
|
RoHS compiacente, ELV compiacente
|
|
2) Processi senza piombo della lega per saldatura
|
Lega per saldatura di Wave capace a 265°C
|
|
3) Storia di conformità di RoHS/ELV
|
Era sempre RoHS compiacente
|
|
9. Marcatura di identificazione:
|
|
|
1) Colore sinistro del LED
|
Senza
|
|
2) Giusto colore del LED
|
Senza
|
|
10. Termini per uso:
|
|
|
1) Si applica a
|
Circuito stampato
|
|
2) Condizioni ambientali
|
Ufficio/locali
|
|
3) Temperatura di funzionamento (°C)
|
-40 - +85
|
|
11. Caratteristiche relative di configurazione
|
|
|
1) Circuito magnetico
|
3D15
|
|
2) Indicatore di condizione m/c
|
Principale
|
|
3) Disaccoppiamento del condensatore
|
Con/senza
|
|
4) Linguetta al suolo posteriore del PWB
|
Con/senza
|
|
5) Quantità del cavo del segnale
|
4
|
|
12. Operazione/applicazione:
|
|
|
1) Applicazione
|
Base-TX 10
|
NOTE:
1. Ha progettato all'applicazione di sostegno, come SOHO (modem di ADSL),
Lan-su-scheda madre (LOM), hub e commutatori.
2. Specificazione di IEEE 802,3 di raduni
3. Materiali del connettore:
Abitazione: UL94V-0 termoplastico
Contatto/schermo: Lega del bottaio
Placcatura dello schermo: Nichel
Deposito per contatto: Oro minimo 6 milionesimi di pollice. Nell'area di contatto.
4. Temperatura di punta della lega per saldatura di Wave: 265℃ massimo
Tempo di temperatura di punta della lega per saldatura di Wave: Sec 5 massima
