Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: LPJG16314A4NL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $0.05-$1.28
Imballaggi particolari: 50PCS/Tray, 1200pcs/Carton
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 4200K-PCS/Month
Applicazione: |
PCB |
Tipo: |
RJ45 utilizzato nei PCB |
Genere: |
femmina |
Ciao-vaso: |
CC 1500V |
Fase: |
Non sposato |
Struttura della bobina: |
Toroidale |
Applicazione: |
PCB |
Tipo: |
RJ45 utilizzato nei PCB |
Genere: |
femmina |
Ciao-vaso: |
CC 1500V |
Fase: |
Non sposato |
Struttura della bobina: |
Toroidale |
|
|

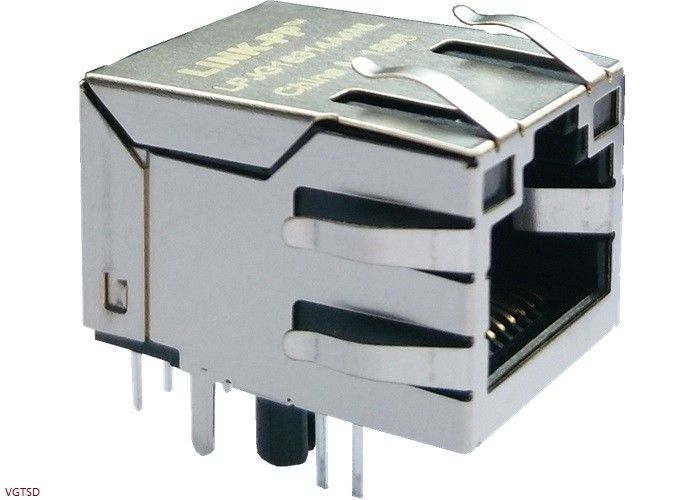

1) 100/1000 Base-T LPJG16314A4NL Single Port RJ45 Connector con magnetismo integrato |
|
2) Tipo di montaggio THT |
|
|
3) 350 uH Min OCL @ 100KHz,0.1Vrms,8mADC BIAS |
|
|
4) Conforme alle specifiche IEEE 802.3 |
|
|
5) Intervallo di temperatura di funzionamento 0°C~70°C |
|
|
6) Impedenza: 100 ohm |
|
|
Applicazione |
× Modem DSL |
|
PC incorporato |
|
|
Applicazioni LAN |
|
|
Hub, router, interruttori |
|
|
AVR, DVR |
|
|
Caratteristiche elettriche |
|
|
Protezione |
- Sì. |
|
Caratteristiche di chiusura |
|
|
Fingere EMI |
Con |
|
Metodo di chiusura |
Saldatura |
|
Caratteristiche del corpo |
|
|
LED |
Con |
|
Orientazione della serratura |
Collegare |
|
Lunghezza della coda del PCB |
3.5±0,5 mm |
|
Altezza sopra la tavola |
Opzionale |
|
Caratteristiche dei contatti |
|
|
Precaricato |
- Sì. |
|
Tipo di terminazione del contatto |
Attraverso il buco |
|
Norme industriali |
|
|
Processo di saldatura senza piombo |
Saldatura ondulata a 260 °C |
|
Conformità RoHS |
Compatibilità RoHS |
|
Condizioni d'uso |
|
|
Applicabile a: |
Tavola di circuito stampato |
|
Condizioni ambientali |
Ufficio / locali |
|
Temperatura di funzionamento ((°c) |
0°C~70°C |
|
Altre caratteristiche |
|
|
Indicatore di stato |
LED |
|
Colore LED sinistro |
VERDE e GIALLO |
|
Colore LED destro |
VERDE e GIALLO |
|
Quantità singola di piombo |
8 |
|
Fogli dati |
1Impedenza: 100 ohm
2. OCL: 350 uH Min @100KHz,0.1Vrms,8mADC BIAS
3- Ratio di rotazione: 1:1
4Perdita di inserimento: 0,5-100 MHz: -1,1 dB Max
5. Perdita di ritorno (dB Min):
0.5-40MHz: -18
40.1-100MHz: -12-20L0G (f/50)
6. Interferenza (dB Min):
0.5-40MHz: -35
40.1-100MHz: -33-20L0G (f/50)
7. Relazione di rigetto del modo comune: 0,5-100MHz: -30dB Min
8. tensione di isolamento: 1500Vrms min
1. Progettato per supportare applicazioni, come SOHO ((ADSLmodem), LAN-on-Motherboard ((LOM), hub e switch.
2. Risponde alle specifiche IEEE 802.3
3. Materiali di collegamento:
Cassa: PBT termoplastico + 30%G.F UL94V-0
Contatto: Fosforo Bronzo C5210R-EH Spessore = 0,35 mm
Pini: ottone C2680R-H Spessore = 0,35 mm f
Scudo: SUS 201-1/2H Spessore = 0,2 mm
Placcaggio di contatto: oro 6 micro-pollici min. nell'area di contatto.
4Temperatura della punta della saldatura a onde: 255°C Max,5 sec Max.
