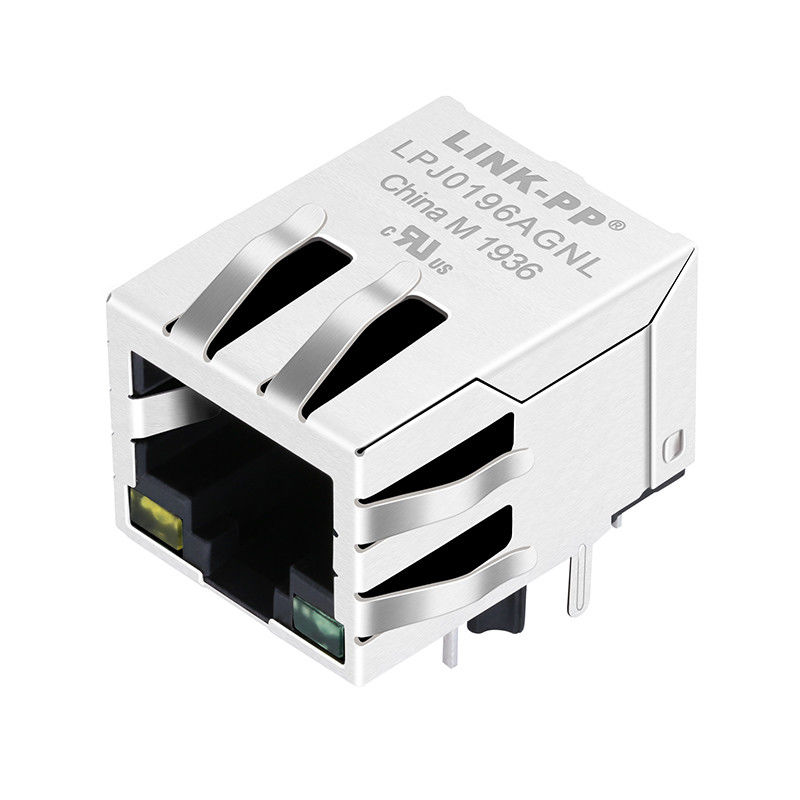

Casa intelligente modulare di XPJG-01K-1-PK3-310 RJ45 Jack 10 /100Base-T LPJ0196AGNL

Casa intelligente modulare di GISX-188S2-9001 RJ45 Jack 10 /100Base-T LPJ0195CNL

Dettagli rapidi

1.10/100 applicazioni della base-t

2.1X1 singolo porto Jack

3. 【XPJG-01K-1-PK3-310 che progetta di modello】

4.】 del modello di fabbricazione in serie del 【di LPJ0196AGNL

4. LED facoltativo, EMI-dito facoltativo.

Descrizione


con/senza di 1X1 RJ45 Magjack LED, riunione IEEE 802.3af/at

1. Tipo di prodotto caratteristiche:

1) tipo = connettore di prodotto
  2) Jack Type = RJ45
 3) profilo = norma
 4) orientamento del montaggio del PWB = entrata laterale dell'entrata /Top (ad angolo retto) (verticale)

2. Collegamento meccanico:
 1) Jack Configuration = 1 x 1

3. Caratteristiche elettriche:
 1) schermato = sì

4. Il termine ha collegato le caratteristiche:
1) EMI Finger - inferiore = senza
2) metodo = lega per saldatura di termine

5. Il corpo ha collegato le caratteristiche:
1) configurazione del porto = singolo/multi
2) EMI Fingers sommità e lati = con senza
3) orientamento = norma del fermo - chiuda
4) lunghezza della coda del PWB

6. Il contatto ha collegato le caratteristiche:
1) precaricato = sì
2) tipo di termine del contatto = tramite supporto di superficie/del foro

7. Abitazione delle caratteristiche relative:
1) stile = Jack del connettore

8. Standard industriali:
1) conformità di RoHS/ELV = RoHS compiacente, ELV compiacente
 2) lega per saldatura senza piombo di processi = di Wave della lega per saldatura capace a 240°C,

Lega per saldatura capace a 260°C, lega per saldatura di Wave di Wave capace a 265°C
3) la storia di conformità di RoHS/ELV = era sempre RoHS compiacente

9. Marcatura di identificazione:
1) colore sinistro del LED (posizione #1) = verde - una resistenza da 250 ohm
2) giusto colore del LED (posizione #2) = verde - una resistenza da 250 ohm

10. Termini per uso:
1) si applica a = circuito stampato
2) condizioni ambientali = ufficio/locali
3) temperatura di funzionamento (°C) = 0 - 70/-40 - +85

11.Hipot:

MIN 1500Vrms

Domande di utente terminale

Usato per le attrezzature di comunicazione e della rete quale il HUB, la tessera PC, il commutatore, il router, il mainboard del PC, l'SADH, PDH, il telefono del IP, il modem di xDSL, le soluzioni della call center, i decoder complessi, ingressi di VOIP ha installato, Border Gateway Protocol, commutatore veloce di Ethernet…

Vantaggio competitivo

18 anni di esperienza di produzione,

persone 2600,

prova di 100%

Termine di consegna flessibile

Cliente principale

Progettazione per Ti, Intel, Samsung, passera, Jabil, Flextronics, Cypress, Freescale .......

Applicazione di SME

Assemblea flessibile del PWB; Assemblea Rigido-flessibile del PWB; Microelettronico, Flip Chip; Microelettronico, Chip On Board; Assemblea optoelettronica; Rf/Assemblea senza fili; Tramite l'Assemblea del foro; Assemblea di supporto di superficie; Assemblaggio del sistema; Assemblea del circuito stampato
